板式熱交換器用于廣泛的各類傳熱應用需求,如制冷、采暖、工業加熱和冷卻等。

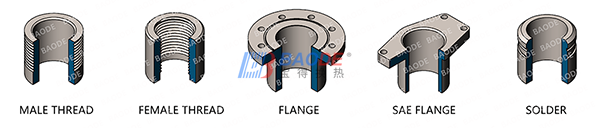

板式換熱器構造釬焊板式換熱器基本結構是由前后端板和中間波紋板構成。接頭可根據實際應用定制。波紋板在真空釬焊過程中,各波紋板間的每個接觸點處形成一個焊點。板式熱交換器包含2個獨立的流道,換熱介質通過流道板四角位置開孔形成的孔道被導入板組,并分配到波紋狀流道板之間形成的流道中進行熱交換。
材質寶得釬焊板式換熱器的板材有304 和 316 兩種不銹鋼
壓力銅釬焊板式熱交換器最大設計壓力: 30 bar / 45 bar
鎳釬焊板式熱交換器最大設計壓力: 20 bar
型號 | BL14 | BL20 | BL26 | BL26C | BL50 | BL95 | BL120 | BL190 | BL200 | BL600 |
寬 A (mm) | 78 | 76 | 111 | 124 | 111 | 191 | 246 | 307 | 321 | 429 |
高 B (mm) | 206 | 310 | 310 | 304 | 525 | 616 | 528 | 696 | 738 | 1398 |
厚 E (mm) | 9+2.3n | 9+2.3n | 10+2.36n | 13+2.4n | 10+2.35n | 11+2.35n | 13+2.36n | 13+2.75n | 13+2.7n | 22+2.78n |
水平接口中心距 C (mm) | 42 | 42 | 50 | 70 | 50 | 92 | 174 | 179 | 188 | 220 |
垂直接口中心距 D (mm) | 172 | 282 | 250 | 250 | 466 | 519 | 456 | 567 | 603 | 1190 |
最大承壓 [Mpa] | 3 | 3 | 3/4.5 | 3 | 3/4.5 | 3/4.5 | 3 | 3 | 2.1 | 1.5 |
最大流量 [M3/h] | 3.6 | 3.6 | 8.1 | 8.1 | 12.7 | 39 | 42 | 100 | 100 | 300 |
重量 [kg] | 0.6+0.06n | 1.0+0.08n | 1.3+0.12n | 2.2+0.16n | 2.6+0.19n | 7.8+0.36n | 7.2+0.52n | 12.5+0.72n | 13+0.75n | 31.8+1.73n |
型號 | BL100 * | BL210 * |
寬 A (mm) | 248 | 322 |
高 B (mm) | 495 | 739 |
厚 G (mm) | 10+2.15n | 13+2.55n |
上方水平接口中心距 C (mm) | 157 | 205.2 |
下方方水平接口中心距 D (mm) | 168 | 224 |
氣側接口垂直中心距 E (mm) | 405 | 631 |
水側接口垂直中心距 F (mm) | 408 | 568 |
最大承壓 [Mpa] | 3/4.5 | 3/4.5 |
最大流量 [M3/h] | 42 | 100 |
重量 [kg] | 6.5+0.37n | 13+0.78n |
* BL100 & BL210 are Daul Circuit |
